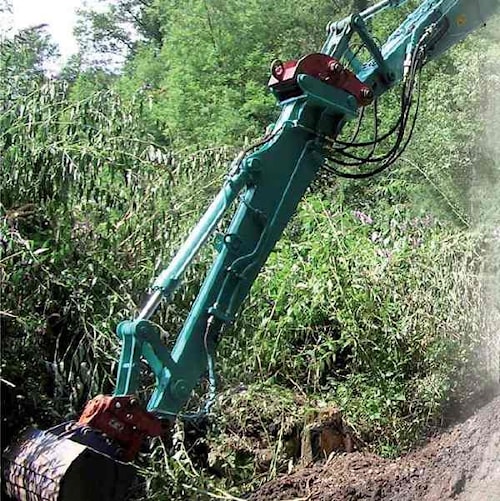

Удлинитель рукояти стрелы экскаватора Cosben PBS

Удлинитель рукояти Cosben PBS устанавливается на стрелу экскаватора и без изменения рабочих характеристик землеройной машины увеличивает ее рабочий радиус копания до 20 метров. Cosben разработала удлинители стрел различной длины (от 3 до 6 метров) и категорий в зависимости от мощности экскаватора. Эти удлинители неприхотливы в монтаже, эксплуатации и обслуживании.

Удлинители стрелы эффективны в ситуациях с ограниченным пространством при планировании склонов, драгированию для благоустройства среды, для выполнения работ по сносу сооружений, строительству, реставрации фундаментов архитектурных сооружений и т.п. Всех работ где существуют ограничения на размеры техники или точки установки рабочей части экскаватора. Удлинители Cosben PBS разработаны в соответствии с европейскими нормативами.

Существуют ограничения на удлинение стрелы при работе без дополнительного противовеса, поэтому важно правильно подобрать удлинитель стрелы под свой экскаватор.

Посмотреть видео работы экскаватора с установленной рукоятью Сosben:

Модель	A, м	S, м	P, м
pbs3017	11,50	11,20	8,60
pbs3517	12,00	11,70	9,10
pbs3022	12,20	12,30	9,20
pbs3522	12,70	12,80	9,70
pbs4022	13,20	13,30	10,20
pbs3030	13,00	13,50	10,20
pbs3530	13,50	14,00	10,70
pbs4030	14,00	14,50	11,20
pbs4630	14,60	15,10	11,80
pbs5034	15,30	15,90	12,40
pbs5534	15,80	16,40	12,90
pbs6034	16,30	16,90	13,40
pbs3538	13,80	14,40	10,90
pbs4038	14,30	14,90	11,40
pbs4638	14,90	15,50	12,00
pbs5038	15,30	15,90	12,40
pbs3545	15,20	16,30	12,30
pbs4045	15,70	16,80	12,80
pbs4645	16,20	17,30	13,30
pbs5045	17,20	18,30	14,30
pbs6145	18,30	19,40	15,40

Таблица подбора удлинителя стрелы Cosben PBS:

Код по каталогу Cosben	Модель	Размер удлинителя стрелы, мм	Вес экскаватора, тонн	Вес удлинителя, кг *	Максимальный вес навесного оборудования, кг **
12280pb	pbs3017	3000	15,0 – 19,0	600	800
12285pb	pbs3517	3500		600	700
12300pb	pbs3022	3000	19,1 – 25,0	1050	1500
12608pb	pbs3522	3500		1100	1400
12310pb	pbs4022	4000		900	1000
12330pb	pbs3030	3000	25,1 – 33,0	1520	1700
12609pb	pbs3530	3500		1620	1600
12340pb	pbs4030	4000		1720	1200
12345pb	pbs4630	4600		1840	1000
13646pb	pbs5034	5000	28,0 – 35,0	1230	1600
13655pb	pbs5534	5500		1280	1400
13647pb	pbs6034	6000		1330	1200
12610pb	pbs3538	3500	33,1 – 39,0	1300	3000
12380pb	pbs4038	4000		1350	2500
12385pb	pbs4638	4600		1400	2200
12390pb	pbs5038	5000		1450	1800
12843pb	pbs3545	3500	39,1 – 50,0	1350	4000
12410pb	pbs4045	4000		1400	3600
12415pb	pbs4645	4600		1500	3300
12420pb	pbs5045	5000		1600	3000
12430pb	pbs6145	6100		1750	2500

* - Вес удлинителя стрелы включает в себя вес поршня и соединителей гидравлической системы
** - Вес навесного оборудования включает в себя вес инструмента, переходника, быстросъемного соединения в нагруженном состоянии.

Под удлинитель стрелы Cosben PBS разработана гидравлическая система CB10.6.J.I.M с питанием 24В и давлением 250 bars, 80 литров в минуту. Поставляется с распределительным клапаном, жесткими и гибкими шлангами.
