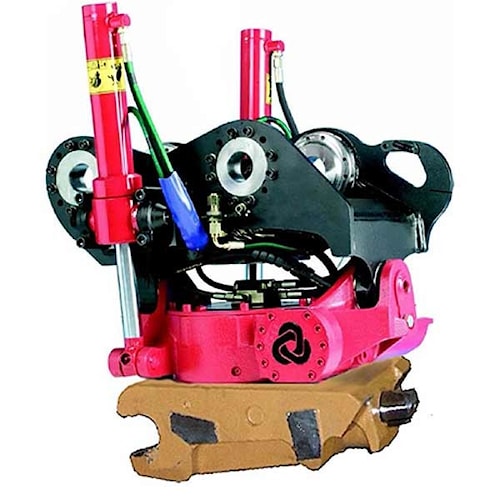

Рототилт ARDEN AT

Производитель:

Рототилт ARDEN AT
Рототилт ARDEN AT весом 170-950 килограмм для экскаваторов массой от 3 до 30 тонн с ротативной и наклоняемой головкой представляет из себя поворотно-наклонный механизм, который позволяет поворачивать навесное оборудование на 360° и наклонять его до 40°. Применение такого устройства существенно сокращает время выполнения работ. Оно может использоваться с различным рабочим оборудованием, а именно ковш и планировочный ковш, гидромолот, манипуляторы и захваты.

У рототилта ARDEN (модели AT 10, AT 20, AT 30, AT 40, AT 50, AT 60) крюк с защелкой располагается внутри соединения с экскаватором. Рототилт имеет гидравлическое быстросъемное соединение, прямое соединение с рукоятью экскаватора, запястье, находящееся между стрелой и инструментом. Штоки гидроцилиндров данного устройства были подвергнуты высокочастотной обработке. Такой рототилт обладает возможностью работы в ограниченном пространстве и обратного позиционирования навесного оборудования.

Технические характеристики ротолитов ARDEN серии AT



Модель Вес, кг Давление, бар Расход рабочей жидкости, л/мин Давление при наклоне +-40°,
бар
Расход рабочей жидкости при наклоне +-40°, л/мин Давление при вращении на 360°, бар Расход рабочей жидкости при вращении на 360°, л/мин Вес экскаватора, т
AT 10 170 250/350 20/30 200/250 25/50 250 30 3/6
AT 20 310 250/350 20/30 200/250 30/60 250 40 7,5/11
AT 30 425 250/350 20/30 200/250 40/80 250 50 12/15
AT 40 600 250/350 20/30 200/250 40/80 250 50 16/19
AT 50 700 250/350 20/30 200/250 40/80 250 50 20/24
AT 60 950 250/350 20/30 200/250 50/80 250 60 25/30

Габаритные размеры ARDEN AT 10 – AT 20 – AT 30 – AT 40 – AT 50 – AT 60

Модель A,
мм
B,
мм
C,
мм
AT 10 540 550 490
AT 20 630 686 580
AT 30 700 800 607
AT 40 810 865 660
AT 50 810 865 675
AT 60 940 990 800

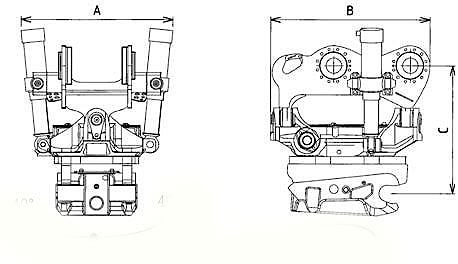

Условные обозначения A, B, C расшифрованы на рисунке снизу.
